Nye carport, kombinieret med 3D-scanning

Kunden havde følgende spørgsmål og udfordringer:

Hvor stor kan carporten med skur være?
Se svar nedenfor.
Hvor på grunden, i forhold til huset og gældende lovgivning, er den bedste placering af carporten?
Se svar nedenfor.
Kan jeg få tegninger, som en tømrer kan bygge efter?
Ja, det er muligt.
Hvordan vil carporten se ud i forhold til huset og taghældningen?

Se billeder nedenfor

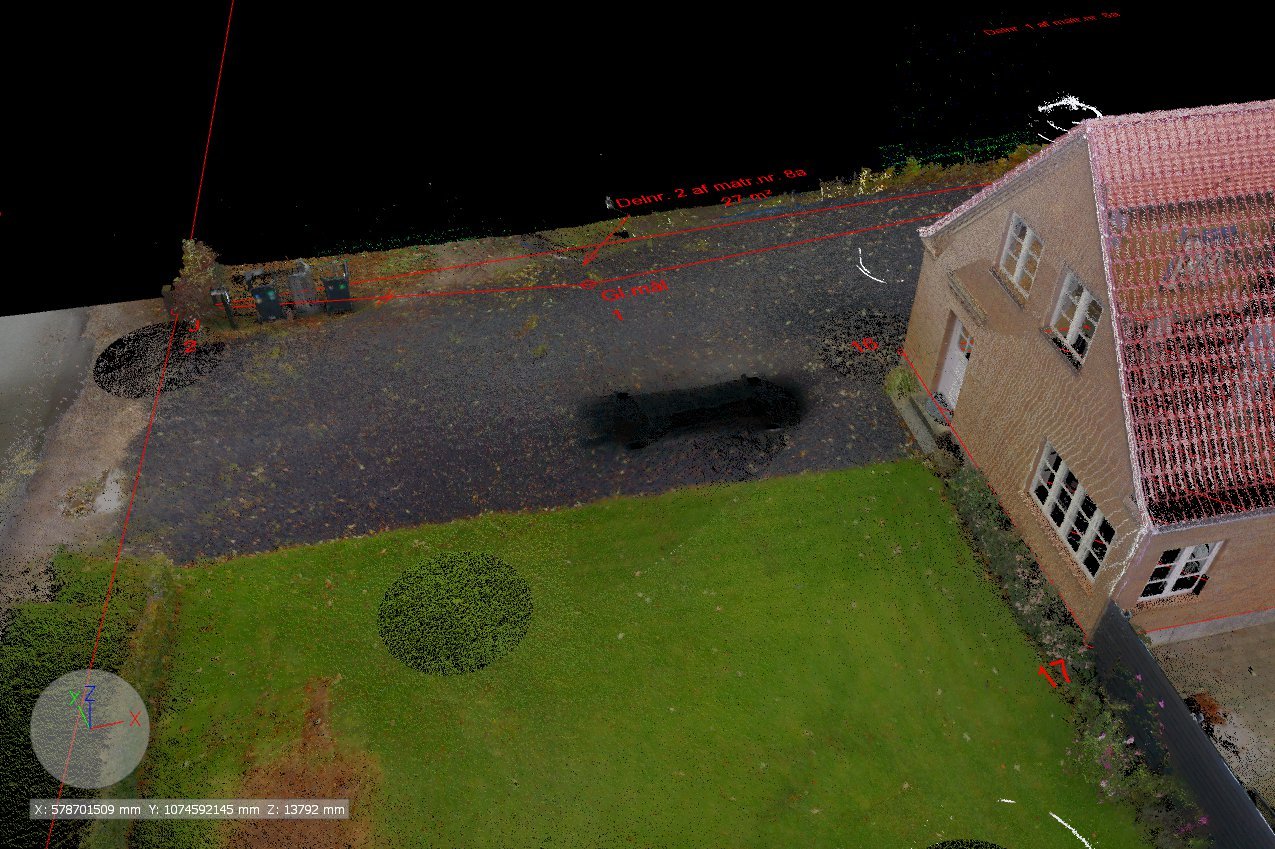

3D-scanning af grund og hus (udvendigt)

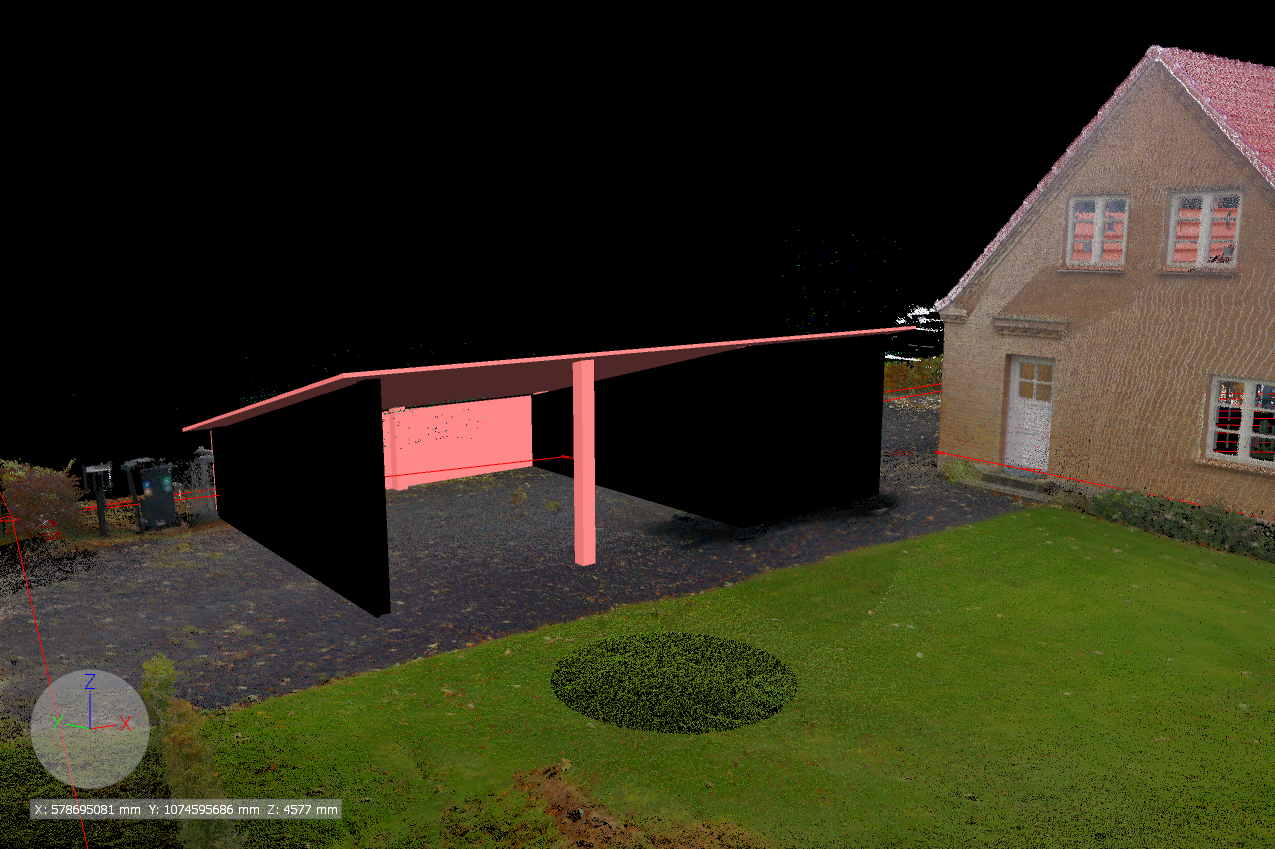

Efter ca. 1,5 times 3D-scanning samt efterfølgende optimering af scanningerne, hvor uønskede elementer blev fjernet, kunne jeg eksportere filerne til Navisworks. Det giver mulighed for virtuelt at bevæge sig rundt i modellen, som var man selv fysisk til stede.

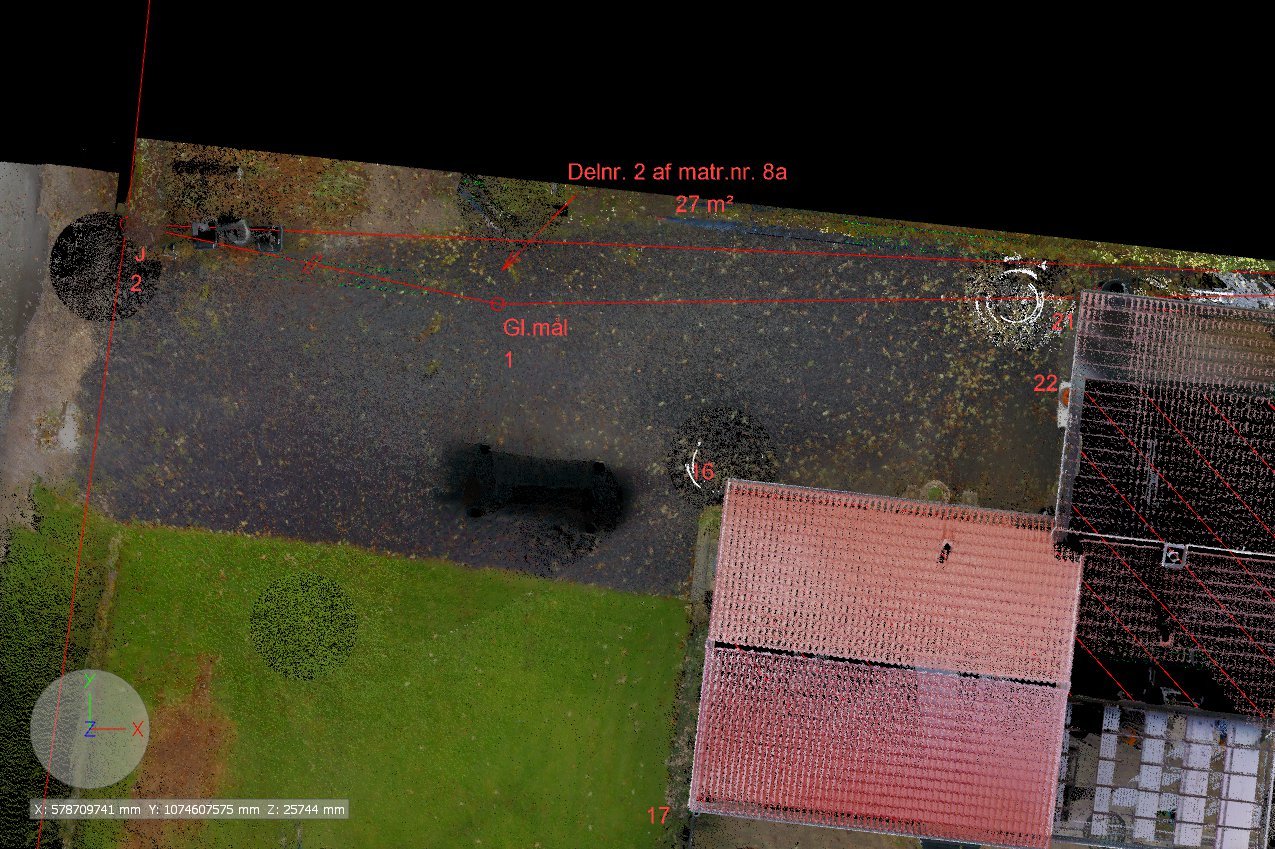

Matrikelkort kombineret samme med 3D-scanning

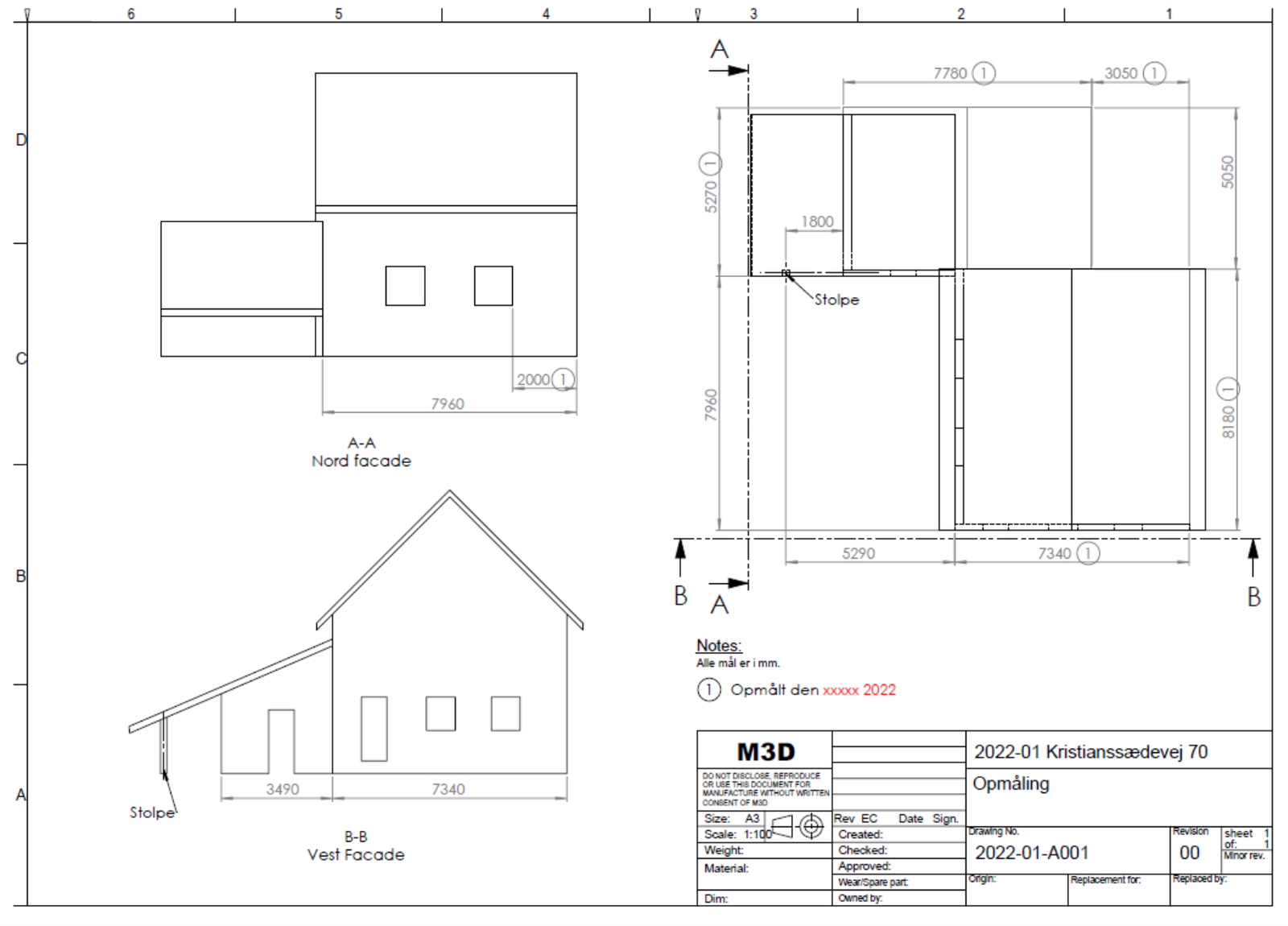

Tegninger af carport som en tømmer vil kunne lave tilbud og montere.

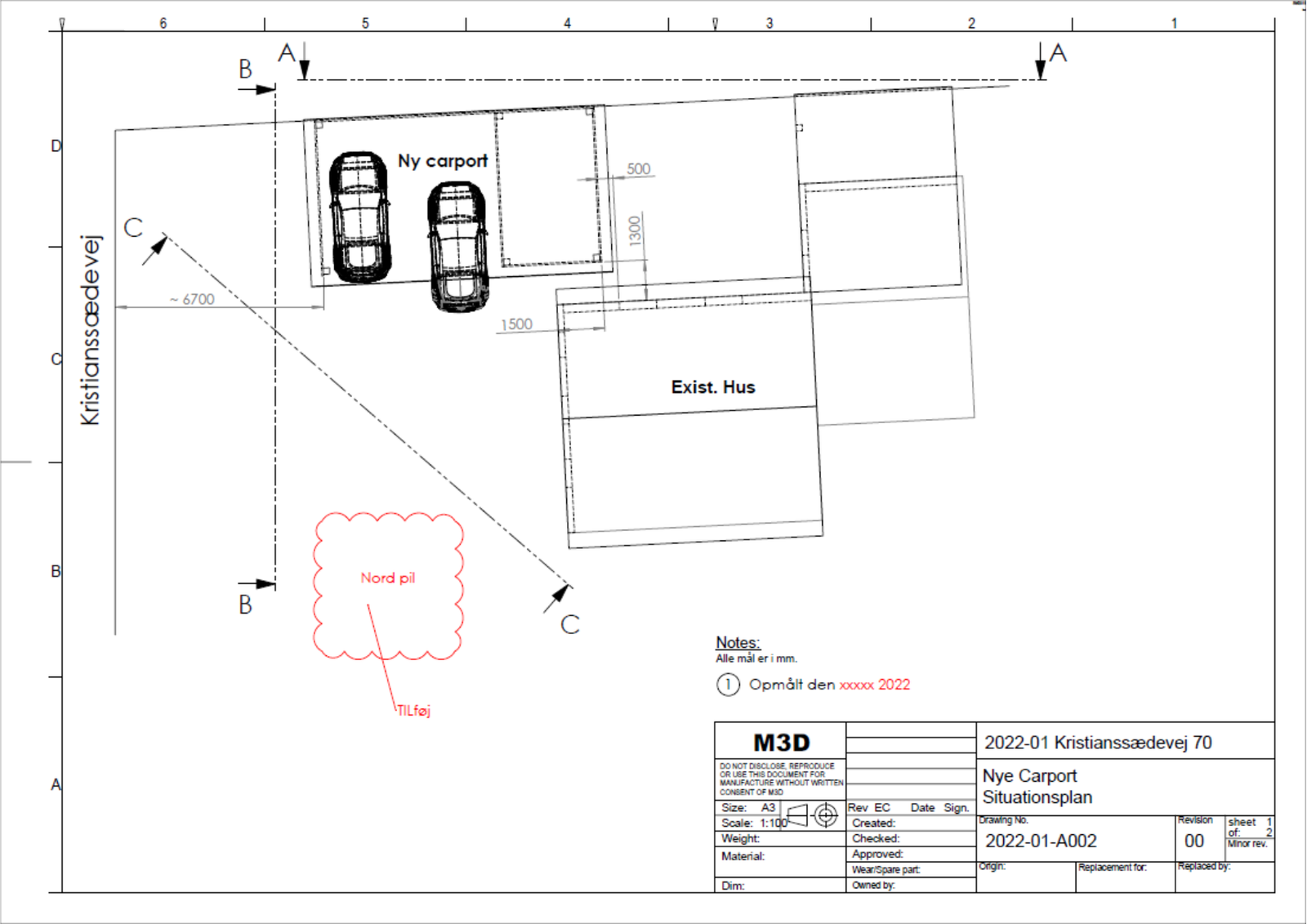

- Situationsplan (Solidworks)
J2 er grundens fix point
16 bygning hjørne — - Situationsplan (Solidworks) J2 er grundens fix point 16 bygning hjørne

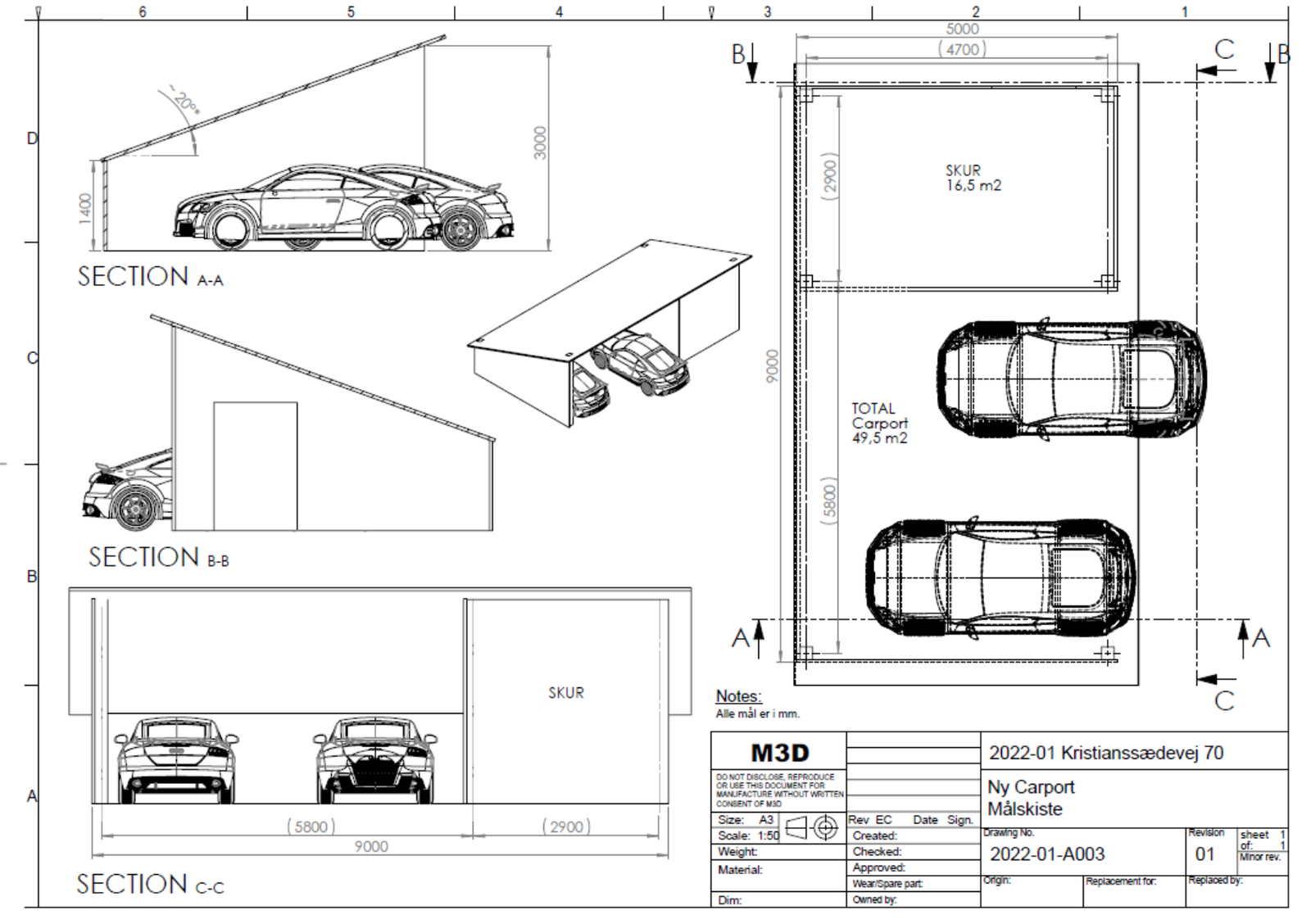

Carport

Jeg fik tegnet en mode simpel model efter kundes ønske.
