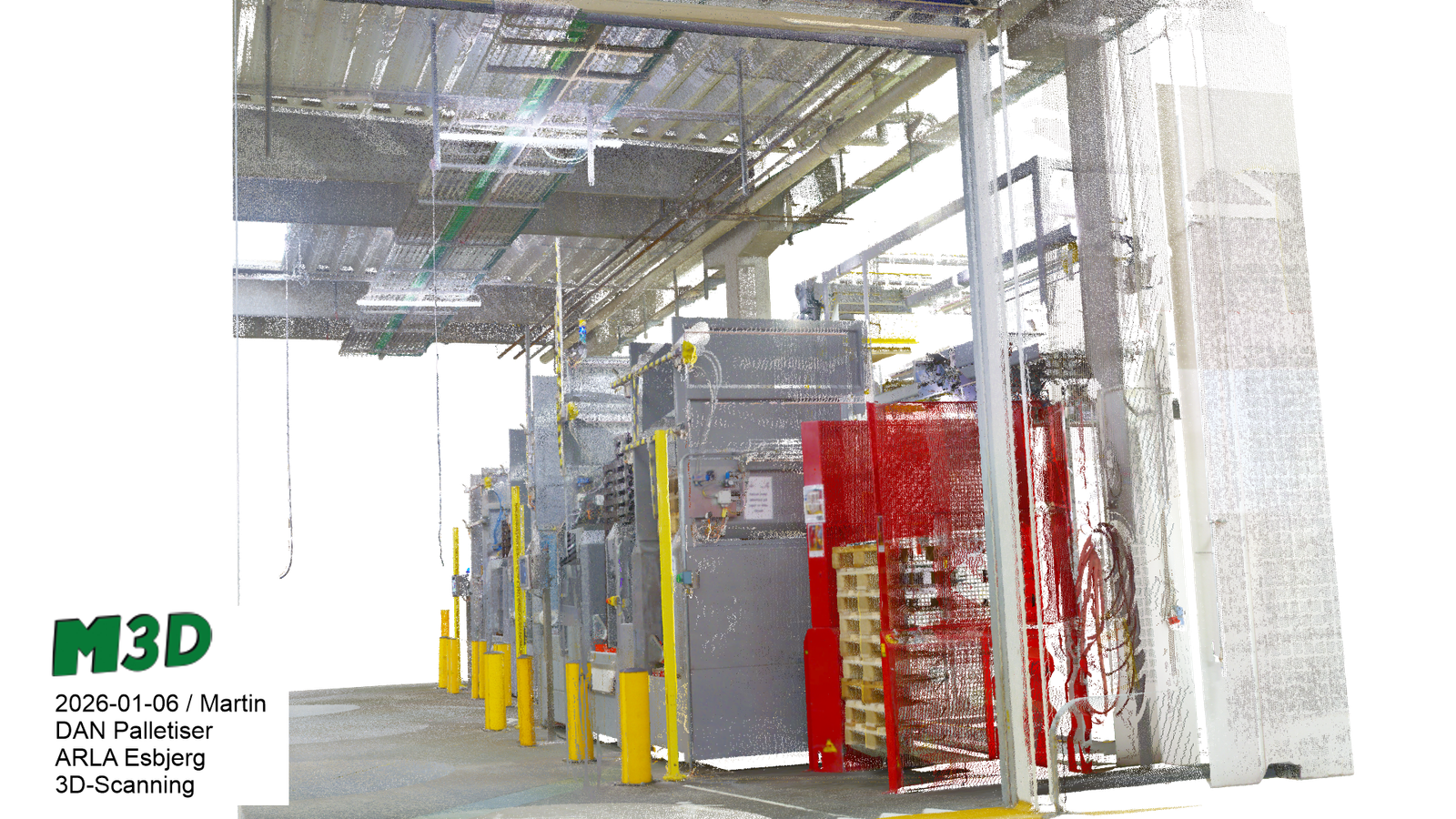

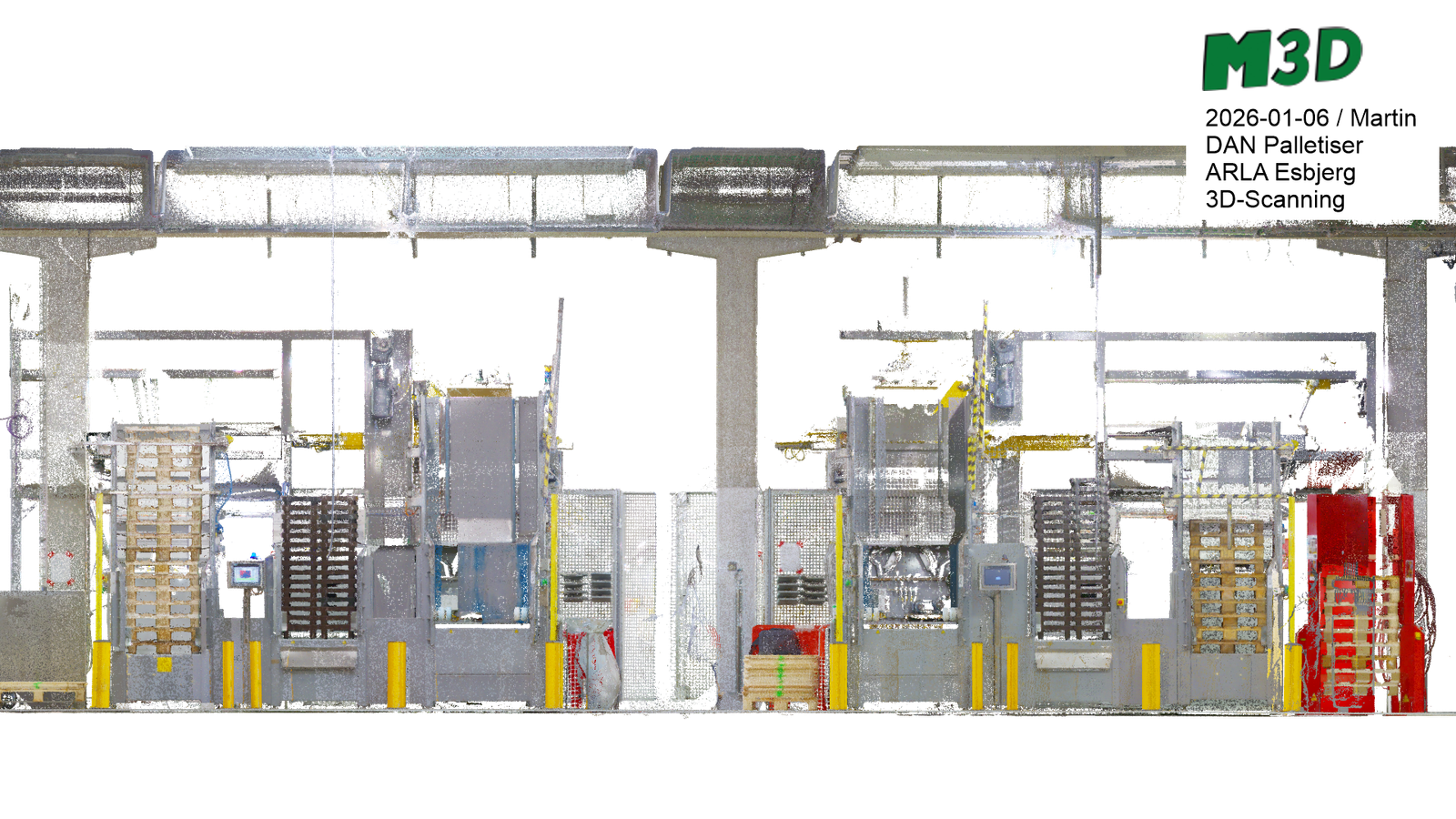

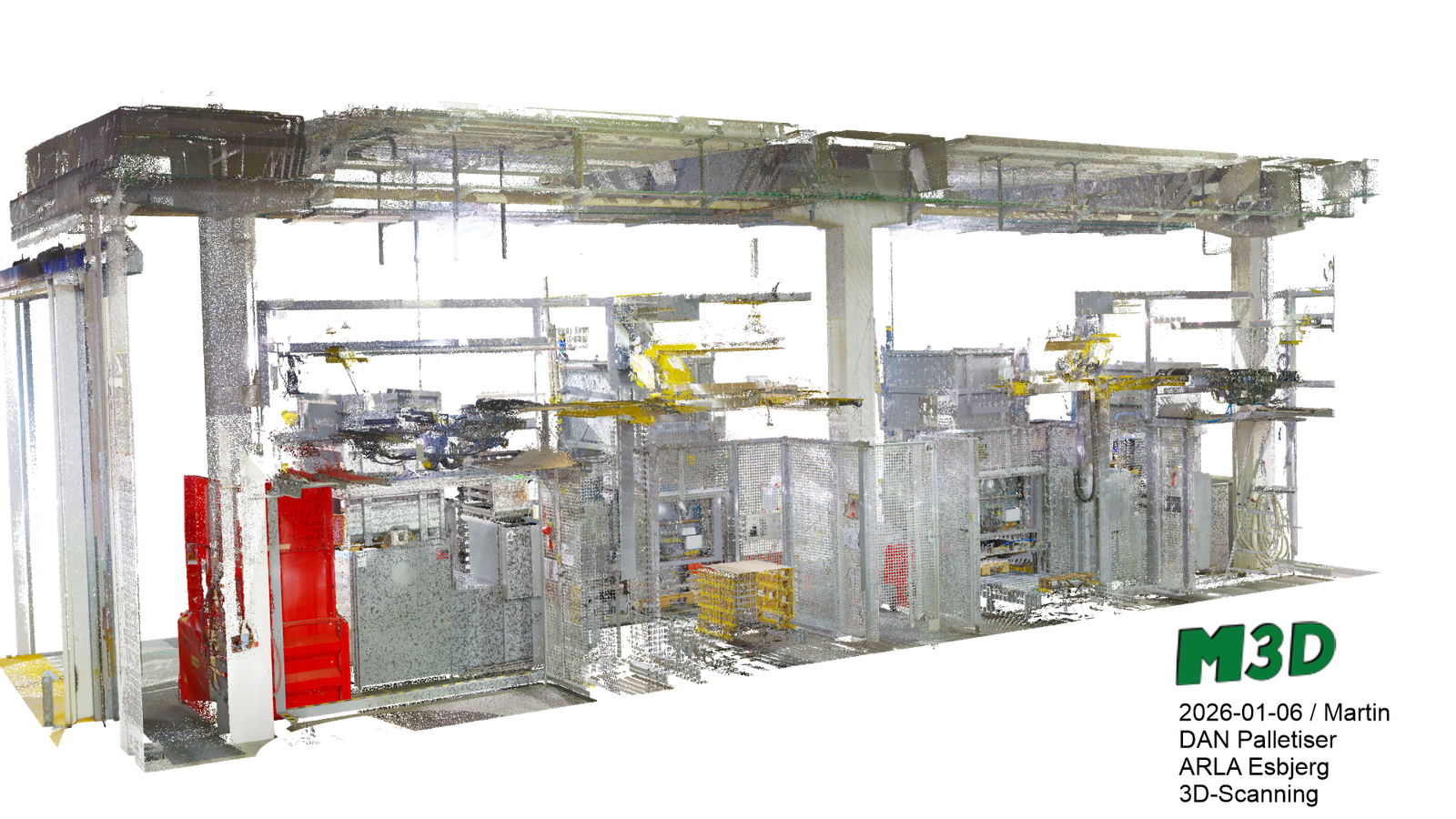

Den 6. januar 2026 var jeg sammen med DAN Palletiser a/s i Esbjerg for at 3D-scanne dele af Arals anlæg.
Formålet med besøget var at samling 3D-scanning med manuel opmåling, som DAN Palletiser aktuelt anvender.
Det er min erfaring, at de fleste virksomheder fortsat anvender manuel opmåling ved hjælp af laser, målebånd og tommestok. Årsagerne er ofte, at behovet vurderes som begrænset, at løsningen opfattes som for omkostningstung, samt at kendskabet til mulighederne inden for 3D-scanning stadig er relativt lavt. Derudover er teknologien fortsat forholdsvis ny for mange virksomheder.
Med denne kombination af manuel opmåling og 3D-scanning vil jeg kunne synliggøre, hvilke muligheder 3Dscanning tilbyder, og hvordan teknologien kan anvendes som et effektivt værktøj til at understøtte og forbedre opmålings- og konstruktionsarbejdet.
For at gør kunne sammenligne og sammenholde resultaterne bedst muligt, snakke jeg ikke med person fra DAN Palletiser a/s, som stod for den manuelle opmåling. Vi brugt begge ca. 4 timer på opmåling. Efter 3D-scanningen kopierede jeg filerne til min bærbare computer for at sikre, at jeg havde det nødvendige materiale til det videre arbejde.
Efter at have brugt et par timer på at optimere scanningerne og fjerne uønskede elementer, herunder personer, kunne jeg eksportere filer, som kan anvendes direkte i Inventor og AutoCAD, hvilket er de CADprogrammer, DAN Palletiser a/s benytter.
Derudover generet jeg en Navisworks-fil, som giver mulighed for virtuelt at bevæge sig rundt i anlægget, som var man selv til stede. Her kan der blandt andet foretages målinger, snit og visuelle gennemgange, samt tilføje 2D/3D modeler, som jeg af venter at få fra DAN Palletiser a/s
Endvidere blev der genereret 360° foto file, som kan tilgås og vises i TrueView.
Software link:
NavisWorks Freedom (NWD files)
9. januar 2025:
Billeder, 3D-scainning (RCS fil) og NavisWorks model er sendt til DAN Palletiser a/s og venter nu på dem.
Fik 3D-scannet området tog ca. 2 timer
Fik 3D-scannet området tog ca. 2 timer
